ELM7C377142xx 两逻辑电压检测兼容CMOS电压检测器

ELM7C377142xx 是可瞬间检测出电源电压的瞬时停电或下降等异常情况,并产生复位信号的用于检测电源电压的芯片。 检测电压除了5V用电源以外,还可以检测另一个任意设定的输入电源。可以很方便地检测2个系统的电源电压。

附有滞后检测电压功能
可连接于参考电压输出
最少的外部设定器件
(只需1个电容)
可检测过电压
可准确检测电源电压下降4.2V±2.5%
通过2个外部设定电阻
可检测任何电压下降
1.180V±1.5%
可同时检测两逻辑电压降+5V 和任意电压
复位最小电源电压Typ.0.8V
低消耗电流Typ.0.65µA(Vcc=5V)
封装SOP-8 150mil
SOP-8 208mil
MSOP-8
数据资料ELM7C377142系列
应用例
用于微电脑复位等
电源电压监控IC(复位 IC) ELM7C 系列)
该产品是作为“C”公司停止销售的替代产品。如果您在零件采购方面遇到困难,请与我们联系。ELM7C377142xx/ELM7C377342xA/ELM7C3793系列产品作为替代产品,在封装、引脚配置上都可以完全互換,所以无需修改PCB就可以使用。
此外,由于ELM7C377142xx / ELM7C377342xA是我们自己开发的新产品,功耗只有传统产品的四分之一。
我们在2018年2月已开始接受样品申请,并已在2018年9月批量生产了。如果您有需求,可随时与我们联系。

绝对最大额定值

项目记号規格范围单位
电源电压Vcc20V
输入电压VsaVss-0.3 to Vcc+0.3(<+8.0)V
输入电压Vsb
Vsc
Vss-0.3 to +8.0V
RESET_B输出电压VohVss-0.3 to Vcc+0.3(<+6.5)V
OUTC输出电压VohVss-0.3 to Vcc+0.3(<+6.5)V
容许功耗Pd680(SOP-8 150mil) *
680(SOP-8 208mil) *
580(MSOP-8) *
mW
工作温度Top-40 to +85°C
保存温度Tstg-55 to +150°C

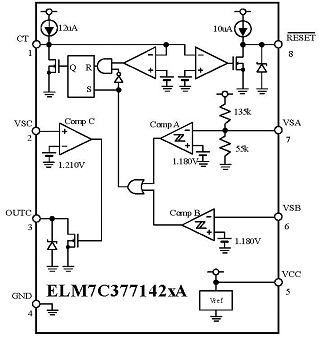

框图

block-diagram
block-diagram
