ELM7C377342xA 内置看门狗定时器的 CMOS 电压检测器

ELM7C377342xA是可瞬间检测出电源电压的瞬时停电或下降等异常情况,并产生复位信号的用于检测电源电压的芯片。 由于内置了看门狗定时器,可以为各种微电脑系统提供故障安全功能。该IC还具备内部上拉复位低电平输出和复位高电平输出的两个逻辑输出。此外,根据参考放大器可向外输出更精确的参考电压。

附有滞后检测电压功能
内置边沿触发输入
监控计时器
外置器件最少
(只需1个电容)
正负两种逻辑输出复位信号
可准确检测电源电压下降4.2V±2.5%
精准的参考电压输出1.245V±1.45%
低复位最小电源电压Typ.0.8V
封装SOP-8 150mil
SOP-8 208mil
MSOP-8
数据资料ELM7C377342xA
应用例
用于微电脑复位等
电源电压监控IC(复位 IC) ELM7C 系列)
该产品是作为“C”公司停止销售的替代产品。如果您在零件采购方面遇到困难,请与我们联系。ELM7C377142xx/ELM7C377342xA/ELM7C3793系列产品作为替代产品,在封装、引脚配置上都可以完全互換,所以无需修改PCB就可以使用。
此外,由于ELM7C377142xx / ELM7C377342xA是我们自己开发的新产品,功耗只有传统产品的四分之一。
我们在2018年2月已开始接受样品申请,并已在2018年9月批量生产。如果您有需求,可随时与我们联系。

绝对最大额定值

项目记号規格范围单位
电源电压Vcc6.5V
输入电压 Vs
Vck
Vss-0.3 to Vcc+0.3V
RESET_B, RESET 输出电压VohVss-0.3 to Vcc+0.3V
容许功耗Pd300(SOP-8 150mil)
300(SOP-8 208mil)
300(MSOP-8)
mW
工作温度Top-40 to +85°C
保存温度Tstg-55 to +125°C

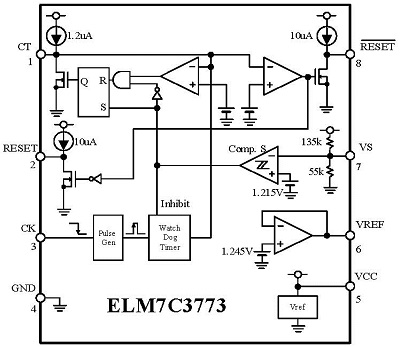

电路框图
