ELM86xxxxBxACMOS 双路 400mA LDO 电压稳压器

ELM86xxxxBxA是内藏两个CMOS 400mA LDO 的电压稳压器。 两路电路有各自的使能(CE: Chip Enable)功能,可以自由地选择On/Off。 此外,使能是由正逻辑来控制。 由于设有短路保护电路,当输出电压短路时可立刻限制输出电流。 同时ELM86系列也内含有过热保护电路,当有异常发热时会自动切断输出。 在处于待机状态时,其消耗电流仅有Typ.0.1µA。 本品输出电压有标准的固定产品,同时在1.2~4.0V范围内,可根据顾客的要求进行设计和生产。

输出电压范围1.2V to 4.0V(调整电压以0.1V为间隔单位)
待機消費電流Typ.0.1µA
消耗电流Typ.25µA
输入稳定度Typ.0.02%/V(Iout=40mA)
负荷稳定度Typ.5mV(1mA<=Iout<=100mA)
输出电压精确度±2.0%(Vout>1.5V), ±30mV(Vout<=1.5V)
输入/输出电压差Typ.120mV(Vout=3.0V, Iout=100mA)
短路保护电路Typ.40mA(Vout=0V)
过热保护电路Typ.165°C
封装SOT-26
数据资料ELM86series
应用例
手提电话
电池供电设备
无线通信器
计算机外围设备
携带式电子产品

绝对最大额定值

项目记号規格范围单位
输入电压VinVss-0.3 to 10.0V
CE1、CE2输入电压VceVss-0.3 to Vin+0.3V
Vout1、Vout2输出电压VoutVss-0.3 to Vin+0.3V
Iout1、Iout2输出电流Iout800mA
容许功耗Pd300mW
热阻(最大接合部-环境温度)Rθja400°C/W
工作温度Top-40 to +85°C
保存温度Tstg-55 to +125°C

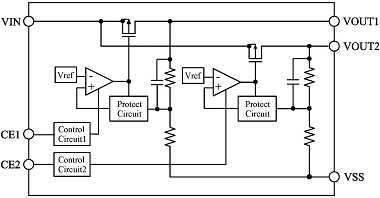

电路框图

block-diagram
