ELM604PA
1.4MHz, 800mA PWM降压 双路DC/ DC转换器
ELM604PA是一个电流模式控制和1.4MHz固定频率工作的、高効率的双路同步降压PWM型DC/DC转换器。因是同步整流方式所以无需外接二极管。 另外，因只需用一个单节锂离子电池（Li+），所以非常适合用于便携式电子设备。每个转换器，工作时输入电压为2.5～6.0V，输出电流可达800mA。输出电压可被调节到0.6V。 此外，使用低压降操作，可以达到100％的占空比。
| 电流模式控制 | |
|---|---|
| 过热保护, 短路保护 | |
| 固定频率工作 | Typ.1.4MHz |
| 输出电流 | 1600mA (双通道总和) |
| 输出电压 | 0.6V |
| 高効率 | Max.95% |
| 关机电流 | Typ.0.1µA |
| 工作输入电压 | 2.5V to 6.0V |
| 占空比控制 | 0 to 100% (压降时) |
| 封装 | TDFN10-3x3 |
| 数据资料 | ELM604PA |
- 应用例
- 掌上电脑
- MP3 播放器
- 便携式设备
- 手机和智能手机
- 数码相机和摄像机
- 微机、DSP用电源
绝对最大额定值
| 项目 | 记号 | 規格范围 | 单位 |
|---|---|---|---|
| VIN1/VIN2 电源电压 | Vin | -0.3 to +6.5 | V |
| SW1/SW2引脚外加电压 | Vsw | -0.3 to Vin+0.3 | V |
| FB1/FB2引脚外加电压 | Vfb | -0.3 to Vin1/Vin2 | V |
| EN1/EN2引脚外加电压 | Ven | -0.3 to Vin1/Vin2 | V |
| 工作温度 | Top | -40 to +85 | °C |
| 保存温度 | Tstg | -65 to +150 | °C |

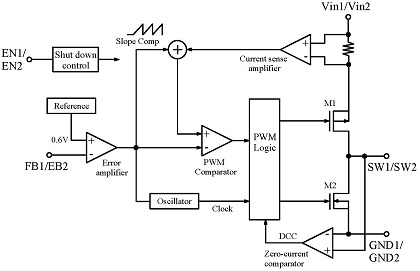

电路框图
