ELM77xxxxxCCMOS 双路电压检测器
ELM77xxxxxC是蓄电池工作设备用的CMOS双路电压检测器。 此IC与一般的电压检测器不同，内藏有2个电压比较器，同时并独立地监测 Vdetn2(Vdd电位)和Vdetn1(Vdet电位)。 由于这种功能，即使Vdet电压下降到0V时，仍然会维持对输出的检测状态。
| 检测电压范围 | Vdetn1(Vdet): 0.8V to 5.0V(by0.1V) Vdetn2(Vdd): 1.1V to 5.0V(by0.1V) |
|---|---|
| 消耗电流低 | Typ.0.6µA(Vdd=3.0V) |
| 高检测电压精度 | ±2.0%(Vdetn1, 2>1.5V) &mlusmn;30mV(Vdetn1, 2<=1.5V) |
| 高输入电阻 | Typ.10MΩ |
| 低温度係数 | Typ.±100ppm/°C |
| 输出形式 | N沟道开漏输出 |
| 封装 | SOT-25 |
| 数据资料 | ELM77series |
- 应用例
- 微处理器复位
- 电池的电压检测
- 检测电源电压是否充足
- 切换到备用电源
绝对最大额定值
| 项目 | 记号 | 規格范围 | 单位 |
|---|---|---|---|
| 电源电压 | Vdd | Vss-0.3 to 10.0 | V |
| 检测输入电压(检测电压用) | Vdet | Vss-0.3 to 10.0 | V |
| 输出电压 | Vout1 Vout2 | Vout1: Vss-0.3 to 10.0 Vout2: Vss-0.3 to 10.0 | V |
| 输出电流 | Iout1 Iout2 | Iout1: 25 Iout2: 25 | mA |
| 容许功耗 | Pd | 250 | mW |
| 工作温度 | Top | -40 to +85 | °C |
| 保存温度 | Tstg | -55 to +125 | °C |

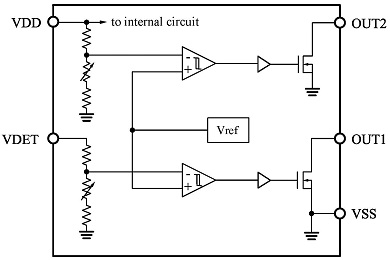

电路框图
