ELM615DA 36V5A 同期型降圧DCDCコンバータ2チャンネル電流制限機能付き
ELM615DAは高効率、4Vから36V入力可能、ハイサイドとローサイドの2個のスイッチトランジスタを内蔵する同期型降圧DCDC コンバータです。 180kHzCOT 制御方式により入力変動、負荷変動に対してすぐれた過渡応答を示します。スルーレート制御と3kHz6％周波数変調のスペクトラム拡散方式により不要輻射を低減しています。 出力電圧範囲は0.8VからVINまで、出力電流は5A まで可能です。USB 機器などで有効な出力側の配線抵抗による出力電圧降下を補償する回路を内蔵しています。負荷端での電圧降下を補償できます。 さらに独立した2チャンネルの電流監視機能を持ち2系統負荷の過電流保護が可能です。
| 入力電圧範囲 | ４V ～ 36V |
|---|---|
| 出力電流 | 5A |
| 過電流保護 | スイッチサイクル |
| 配線抵抗電圧降下補償回路内蔵 | |
| 短絡保護機能 | 定電流またはㇷの字特性 (品種指定) |
| 過熱保護機能 | 155°C |
| スペクトラム拡散スイッチング | 180kHz6％FM拡散 |
| 内蔵スイッチオン抵抗 | 40mΩハイサイド/ 40mΩローサイド |
| 最小オンタイム | 70nsec |
| ソフトスタート機能 | 3msec |
| パッケージ | SOP-8 (裏面放熱パッド付) |
| データシート | ELM615DA |
- アプリケーション例
- 2ポートシガーソケットUSB充電器
- 産業用電子機器電源
- PCB内電源
絶対最大定格
| 項目 | 記号 | 規格値 | 単位 |
|---|---|---|---|
| VIN電源電圧 | Vin | 39 | V |
| PGND-GND端子間電圧 | Vpgn | -0.3 ～ +0.3 | V |
| SW-GND端子間電圧 | Vsw | -0.3 ～ VIN+0.3 | V |
| SW-GND端子間サージ電圧 (30ns) | Vsw_s | -3 ～ VIN+3 | V |
| BST-SW端子間電圧 | Vbst | -0.3 ～ +6.0 | V |
| その他端子印加電圧 | Vother | -0.3 ～ +6.0 | V |
| リード温度 | TL | +260 | °C |
| 接合温度 | Tj | +150 | >°C |
| 保存温度範囲 | Tstg | -65～+150 | °C |
| 周囲間熱抵抗 | θja | 51 | °C/W |
| ケース熱抵抗 | θjc | 13 | °C/W |
| 許容損失 | Pd | 2.1 | W |

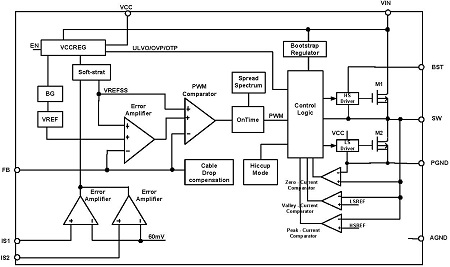

ブロック図
