ELM624BA 0.9V起動 高効率 同期整流PWM昇圧 DC/DC コンバータ
ELM624BAは、1セル、2セル、3セルのアルカリ電池、ニッケル水素電池、あるいは1セルのリチウムイオン電池、リチウムポリマー電池を使用する電子機器の電源ソリューションを提供します。 出力電流は入力対出力の電圧比により変わりますが、例えば1.2V入力で、5V/100mA出力が可能です。軽負荷では低電圧0.7V起動ができます。高効率の同期整流電流モード制御パルス幅変調方式です。 出力電圧は、外部抵抗分圧を使用してプログラム可能です。シャットダウン時は消費電流を最小限に抑えるために回路動作を停止します。 シャットダウン時、ELM624BA はバッテリー入力を出力に直接接続し、 これにより、入力バッテリーをそのままバックアップ用またはリアルタイムクロック電源として使用できます。 ELM624BAは小型の6ピンSOT-26パッケージで提供されます。
| シャットダウンモード時Vin-Vout間直結 | |
|---|---|
| スイッチ周波数 | 800kHz (4.7µH) |
| 低入力電圧動作停止(UVLO) | 0.5V以下 |
| 入力電圧範囲 | 2.5V ～ 5.5V |
| 高効率 | 92% |
| 消費電流(内部回路) | 12µA |
| 起動入力電圧/負荷 | 0.9V/10mA、0.7V/1mA |
| 動作入力電圧 | 0.9V ～ 5V |
| スイッチ電流 | 450mA max. |
| パッケージ | SOT-26 (データシートに表示) |
| データシート | ELM624BA |
- アプリケーション例
- バッテリー駆動携帯機器 :
1-3セルアルカリ乾電池、NiMH
- 1セルリチウム電池 - 太陽電池アプリケーション
- 携帯用医療電子機器
- パーソナルエレクトロニクス機器
絶対最大定格
| 項目 | 記号 | 規格値 | 単位 |
|---|---|---|---|
| 電源電圧 | Vin | -0.3 ～ +6.0 | V |
| 出力電圧 | Vout | -0.3 ～ +6.0 | V |
| 他のピン電圧 | Vother | -0.3 ～ +6.0 | V |
| Vsw10ns連続動作電圧 | Vsw | -2.0 ～ Vout +2.0 | V |
| 接合温度 | Tj | +150 | °C |
| リード温度( 半田付け 10s) | 260 | °C | |
| 熱抵抗 | θja | 125 | °C/W |
| 熱抵抗 | θjc | 66 | °C/W |
| 許容損失 | Pd | 0.8 | W |
| 保存温度範囲 | Tstg | -55 ～ +150 | °C |

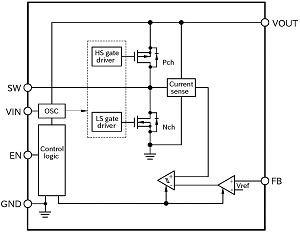

ブロック図
