ELM900xCMOS 白色 LED ドライバー
ELM900xは1つ又は2つの乾電池で白色LEDを駆動するCMOSドライバーICです。 このICは電圧ブースターとして外部にインダクタを使用し、発振回路と駆動トランジスタで構成されています。 入力電圧1.5V～3.0Vで直列の二つの白色LEDをドライブ出来ます。 このICは、一定のスイッチング周波数でON/OFFする外付けインダクタによって入力DCパワーが定電流パルスに変換されます。 スイッチング周波数は中心周波数35kHzと55kHzの製品が用意されています。
| ノイズ | 35kHz、55kHz |
|---|---|
| 平均パワー制御が一定 | |
| 高効率 | |
| パッケージ | SOT-89 |
| データシート | ELM900-series |
- アプリケーション例
- 白色 LED フラッシュライト
- ドライバー
- レーザーポインター
- 液晶バックライト
絶対最大定格
| 項目 | 記号 | 規格値 | 単位 |
|---|---|---|---|
| 電源電圧 (Vdd-Vss) | Vdd | 12 | V |
| LX 端子印加電圧 (LX-Vss) | Vlx | 12 | V |
| LX 出力電流 | Ilx | 200 | mA |
| 許容損失 | Pd | 500 | mW |
| 動作温度 | Top | -20 to +70 | °C |
| 保存温度 | Tstg | -55 to +125 | °C |

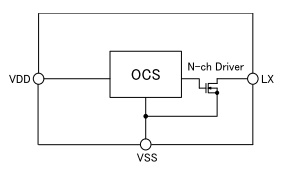

ブロック図
