ELM73xxxxxxA CMOS 遅延回路&マニュアルリセット機能付き電圧検出器

ELM73xxxxxxAは、遅延機能付きのCMOS電圧検出器ICであり、遅延時間は外付けコンデンサで調整可能です。 また、非常に低い消費電流(Tpy.260nA)で動作します。 ELM73xxxBxxAシリーズはマニュアルリセット機能付きタイプで、いつでも手動でリセットすることができます。 出力スタイルはN-chオープンドレイン出力とCMOS出力の2つがあります。電源電圧Vddは検出電圧以下に低下したとき、出力レベルはLowとなります。 検出電圧は標準品として2.2V、2.7V、3.0Vおよび4.0Vが用意されてますが、 1.4〜5.0Vの範囲で、0.1V単位のステップでカスタマイズ可能です。

検出電圧範囲1.4V to 5.0V(0.1V単位)
低消費電流Typ.260nA
(Vdd=VdetN+1V)
高精度検出電圧±30mV(VdetN<2.5V)
±1.2%(VdetN>=2.5V)
遅延時間精度Typ.15%(ExtC=4.7nF)
ヒステリシス電圧Typ.Vdetn×1.04
マニュアル
リセット入力
MRピン
(ELM73xxxBxxAのみ、
内蔵プルアップ抵抗)
パッケージSC-70-5(SOT-353)
SOT-25
WSON6-1.6x1.6
データシートELM73series
アプリケーション例
マイコンのリセット
電圧不足の検出
バックアップ電源への切替
バッテリーチェッカー

絶対最大定格

項目記号規格値単位
電源電圧VddVss-0.3 to 7.0V
出力電圧VoutN-ch:Vss-0.3 to 7.0
CMOS:Vss-0.3 to Vdd+0.3
V
ExtC端子印加電圧VExtCVss-0.3 to Vdd+0.3V
MR端子印加電圧VmrVss-0.3 to Vdd+0.3V
出力電流Iout100mA
許容損失Pd250 (SOT-25)
150 (SC-70-5(SOT-353))
500(WSON6-1.6x1.6)
mW
動作温度Top-40 to +85°C
保存温度Tstg-55 to +125°C

ブロック図

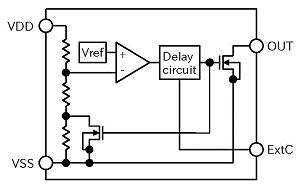

ELM73xxNAxxA

block-diagram

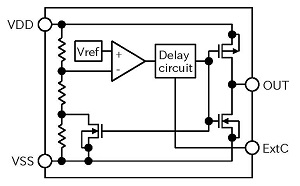

ELM73xxCAxxA

block-diagram

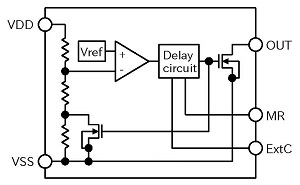

ELM73xxNBxxA

block-diagram

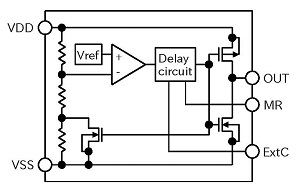

ELM73xxCBxxA

block-diagram
