ELM623FA
18V 20A内置开关同步整流升压DC/DC转换器
ELM623FA是一款内置主开关MOSFET和同步整流MOSFET的同步整流型升压开关转换器IC。MOSFET的最大工作电流为20A，最大工作电压为18V。
由于采用同步整流方式，可实现低损耗、高效率运行，因此散热设计较为简单。使用ELM623FA可轻松构建小型高输出升压电源。
其输入电压范围宽广，为2.7V至18V，不仅适用于电池供电，也可用于交流电源供电的应用电路。空载时消耗电流仅为70μA，可实现电池供电的长时间运行。
开关频率可通过外部设置电阻在50kHz至1MHz之间进行调节。此外，其工作模式为自动切换的PSM/PWM模式。ELM623FA具备可外部调节的软启动功能。
作为保护功能，内置了可调节的每开关周期最大电流限制功能和过热保护功能。
ELM623FA采用小型20引脚4mm×4mm×0.8mm QFN封装。
| 通过EN引脚共享 拥有UVLO电压调节功能 | |
|---|---|
| 采用外部电阻或 直流线圈电阻进行电流检测 | |
| 调整时间软启动功能 | |
| 按时钟周期限流功能 | |
| 过热保护功能 | |
| 内置两个18V、9mΩ、20A 功率MOSFET | |
| 输入电压范围 | 2.7V ～ 18.0V |
| 输出电压范围 | 3.0V ～ 18.0V |
| 低静态电流 | 70µA |
| 低待机电流 | 3.5µA |
| 可调开关频率 | 50kHz ～ 1MHz |
| 封装 | QFN20-4x4 |
| 数据资料 | ELM623FA |
- 应用例
- USB C型 和 雷电接口电源
- 电池供电POS系统
- 智能手机快速充电器
- 电子烟
- 高功率蓝牙音箱
推荐工作条件
| 项目 | 记号 | 规格范围 | 单位 |
|---|---|---|---|
| 输入电压 | Vin | +2.7 ～ +18.0 | V |
| 输出电压 | Vout | +3.0 ～ 18.0 | V |
| 工作温度范围 | Top | -40 ～ +85 | °C |
絶対最大定格
| 项目 | 记号 | 规格范围 | 单位 |
|---|---|---|---|
| VH to GND | Vvh | -0.3 ～ +20.0 | V |
| ISP to GND | Visp | -0.3 ～ +20.0 | V |
| ISN to GND | Visn | -0.3 ～ +20.0 | V |
| OUT to GND | Vout | -0.3 ～ +20.0 | V |
| ISP to ISN | Visp_isn | -0.3 ～ +0.3 | V |
| PGND to GND | Vpgnd | -0.3 ～ +0.3 | V |
| SW to GND | Vsw | -1 ～ Vout+1 | V |
| 50ns内的动态VSW | -3 ～ Vout+3 | V | |
| BST to SW | Vbst_sw | -0.3 ～ +6.0 | V |
| EN to GND | Ven | -0.3 ～ +6.0 | V |
| FB to GND | Vfb | -0.3 ～ +6.0 | V |
| COMP to GND | Vcomp | -0.3 ～ +6.0 | V |
| VCC to GND | Vcc | -0.3 ～ +6.0 | V |
| 容许功耗 | Pd | 2.0 | W |
| 保存温度范围 | Tstg | -55 ～ +150 | °C |

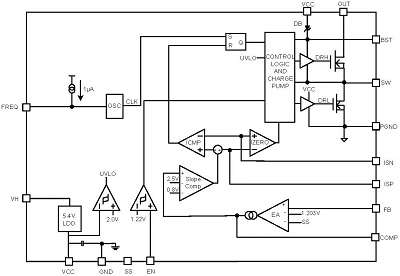

电路框图
