ELM631FA同步昇降圧 4 开关型 DC/DC 转换器
ELM631FA是一款内置了输入范围宽的完全集成型4开关晶体管的同步式升压降压型DC-DC转换器。通过峰值电流检测和恒定关断时间控制，可实现升压、升压-降压和降压工作模式之间的无缝切换控制。
峰值电流检测采用基于线圈直流电阻的电流检测方式，无需外部电流检测电阻即可实现高效率控制。通过外部相位补偿电路，可在广泛的工作条件下实现稳定控制。
该器件内置软启动电路、最大开关电流限制、输入电压下降检测、过压输出检测、过载-输出短路保护、过热保护等辅助功能。这些内置功能不仅大幅提升了易用性，还能减少外部元件的使用，从而节省安装空间。
ELM631FA采用28引脚的QFN5mmx5mm封装。
| 线圈直流电阻电流 检测方式 | |
|---|---|
| 可编程输入开关 电流限制 | |
| EN 功能 | |
| 电源就绪（PG）输出 | |
| 逐周期峰值 电流限制 | |
| 打嗝式短路保护 | |
| 输入电压范围 | 3.1V to 28.0V |
| 输出电压范围 | 1.0V to 28.0V |
| 开关晶体管 | 17mΩ/20A Nch MOS×4个 |
| 输出电流 | 5A（输入电压4.5V～20V） 6A（输入电压20V以上） |
| 最大効率 | 97.5% |
| 开关频率 | 600kHz |
| 过热保护 | 155°C |
| 封装 | QFN28-5×5 (请参阅数据资料) |
| 数据资料 | ELM631FA |
- 应用例
- USB-C型集线器
- 用于5V、9V、12V、20V、24V 电源
- 用于 PC 的 USB-PD和雷电端口
- 动电源及电子烟
- 平板电脑配件
- 工业用电池驱动系统
絶対最大定格
| 项目 | 记号 | 规格范围 | 单位 |
|---|---|---|---|
| VIN - AGND引脚间电压 | Vin | -0.3 ～ +30.0 | V |
| VOUT - AGND引脚间电压 | Vout | -0.3 ～ +30.0 | V |
| EN - AGND引脚间电压 | Ven | -0.3 ～ +30.0 | V |
| CSP - AGND引脚间电压 | Vcsp | -0.3 ～ +30.0 | V |
| CSN - AGND引脚间电压 | Vcsn | -0.3 ～ +30.0 | V |
| CSP - CSN引脚间电压 | Vcsp-csn | -0.3 ～ +0.3 | V |
| SW1 - AGND引脚间电压 | Vsw1-agnd | -0.3 ～ Vin+0.6 | V |
| SW1工作电压 (连续50ns) | Vsw1 | -3 ～ Vin+3 | V |
| SW2 - AGND引脚间电压 | Vsw2-agnd | -0.3 ～ Vout+0.6 | V |
| SW2工作电压 (连续50ns) | Vsw2 | 3 ～ Vout+3 | V |
| BST1 - SW1引脚间电压 | Vbst1-sw1 | -0.3 ～ +6.0 | V |
| BST2 - SW2引脚间电压 | Vbst2-sw2 | -0.3 ～ +6.0 | V |
| PGND - AGND引脚间电压 | Vpgnd-agnd | -0.3 ～ +0.3 | V |
| 其它引脚 - AGND引脚间施加电压 | Vother | -0.3 ～ +6.0 | V |
| 引线温度 | TL | +260 | °C |
| 接合部温度 | Tj | -40 ～ +150 | °C |
| 保存温度范围 | Tstg | -55 ～ +150 | °C |
| 环境热阻 | θja | 35.6 | °C/W |
| 封装热阻 | θjc | 12.0 | °C/W |
| 容许功耗 | Pd | 3.5 | W |

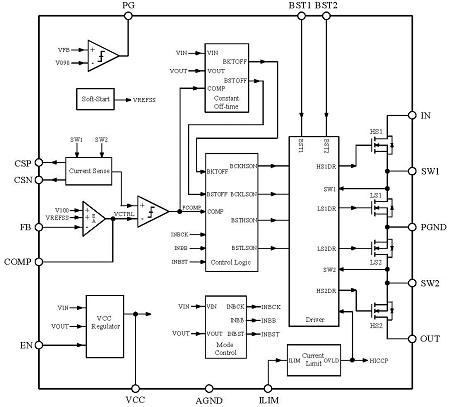

电路框图
