ELM94xxBCMOS PFM 升压型 DC/DC 转换器

ELM94xxB是PFM CMOS升压型 DC/DC转换器。 由基准电压源、误差信号放大器、振荡电路、启动电路、PFM控制电路、开关MOSFET和输出电压设定电阻等构成。 外接电路的零部件由电感、二极管和电容等组成。 可以得到比输入电压更高的输出电压。 标准产品的输出电压分2.7V、3.0V、3.3V、 及5.0V可供选择。 并且在2.5V~5.5V的电压范围里, 可根据顾客的需求进行设计变更。

输出电压范围2.5V to 5.5V(调整电压以0.1V为间隔单位)
低工作电压Vin>=0.98V(RL=30kΩ)
低消耗功率Typ.12µW(ELM9430B)
高效率Typ.80%
高精度输出电压±2.5%
输出电流(例)20mA(在Vin=1.5V, Vout=3.0V的情况下)
封装SOT-89
数据资料ELM94series
应用例
电池供电设备的恒压电源
照相机的恒压电源
携带型通信机器
摄像机
局部稳压

绝对最大额定值

项目记号規格范围单位
LX引脚电压Vlx12V
VOUT引脚电压Vout12V
LX引脚输出电流Ilx200mA
容许功耗Pd500mW
工作温度Top-40 to +85°C
保存温度Tstg-55 to +125°C

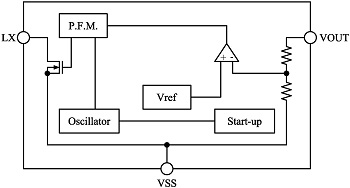

电路框图

block-diagram
