ELM186CxA 120mA 激光二极管驱动器

ELM186CxA是以APC方式驱动激光二极管(LD)的双极IC。内置有保持激光恒定输出的APC电路,可以控制最高达120mA的LD正向电流。同时内置的带隙基准电压电路和APC激光驱动电路,可以通过连接到外部的电阻任意设定激光输出。 此外,该IC是小型的SC-70-5封装,外部只需连接非常少的零部件(元件),就能够实现非常小的PCB组装面积。 该IC备有ELM186C1A、ELM186C2A、ELM186C3A、ELM186C4A 4种类型的产品,可驱动极性不同的所有种类的激光二极管模块(LDM)。所有种类的LDM有一个共通的引脚,由选择LD侧的阳极或阴极和MD侧的阳极或阴极组合成4种类型的产品。

可由外部调整设定激光输出
可以驱动所有类型的LDM
内部基准电压Typ.1.25V
工作电压范围3.0V to 12.0V
低消耗电流Typ.0.6mA
激光驱动电流Max.120mA
小型封装SC-70-5
数据资料ELM186series
应用例
激光笔
激光打标机
激光应用设备

绝对最大额定值

项目记号規格范围单位
工作电压Vcc13.0V
容许功耗Pd300mW
工作温度Top-40 to +85°C
保存温度Tstg-55 to +150°C

电路框图

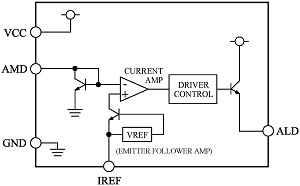

ELM186C1A

block-diagram

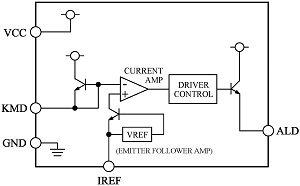

ELM186C2A

block-diagram

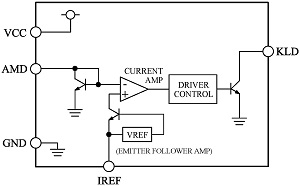

ELM186C3A

block-diagram

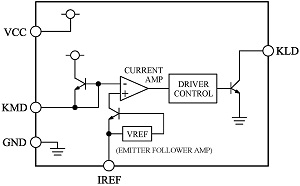

ELM186C4A

block-diagram
