ELM0431BA2.5V可调分流电压稳压器
ELM0431BA是一颗内置精密2.5V带隙基准电压的3端子电压可调分流稳压器IC。如应用电路示例图所示，可通过两个外设电阻来设定从2.5V至29V的任何一种输出电压。 通过0.25Ω的输出阻抗在0.4mA至100mA的电流范围内进行工作。此基准电压的特性非常适合替换多种齐纳二极管电路。例如数字电压表、各种电源电路及运算放大器电路等。 2.5V的基准电压方便于在5V的逻辑电源上使用。 ELM0431BA分流稳压器提供小型的SOT-23封装。
| 低成本 | |
|---|---|
| 分流能力 | 100mA |
| 输出电压范围(可调) | Set up to 29V |
| 输出阻抗 | Typ.0.25Ω |
| 电压精度 | 1% |
| 封装 | SOT-23 |
| 数据资料 | ELM0431BA |
- 应用例
- 精密基准电源
- 电池供电设备
- 线性稳压器
- 开关电源
- 测量仪器
绝对最大额定值
| 项目 | 记号 | 規格范围 | 单位 |
|---|---|---|---|
| 阴极-阳极反向击穿电压 | Vka | 30 | V |
| 阴极-阳极电流 | Ika | 100 | mA |
| 基准输入电流 | Iref | 10 | mA |
| 容许功耗 (Ta=25°C) | Pd | 200(*1) 500(*2) | mW |
| 接合部温度 | Tj | 150 | °C |
| 工作温度 | Top | -40 to +125 | °C |
| 保存温度 | Tstg | -65 to +150 | °C |
|

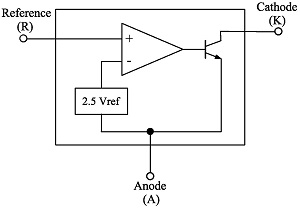

电路框图
