ELM613xDC4A 30V 500kHz 同步整流降压型DC/DC转换器
ELM613xDC是一款能连续输出4A电流、以30V电压工作的高效同步整流降压型DC/DC转换器。输入电压的范围为4V～30V，输出电压的范围可从0.8V至Vin进行设置，PWM开关频率固定为500kHz。
采用独自的恒定导通时间（COT）控制方法，在保持开关频率恒定的同时，实现了出色的瞬态响应特性。另外，采用独自的内部斜坡补偿，不需要外设的相位补偿电路，即使在使用低ESR输出陶瓷电容器时，都能提供极其稳定的控制环路工作。
保护功能包括有输入欠压锁定、过电流保护、输出短路保护和热保护等功能。ELM613UDC是采用独自的轻载时超声波脉冲跳跃模式，能够避免可听频率噪声。而ELM613NDC则是采用通常的脉冲跳跃模式，可在轻负载下实现效率最大化。
另外，ELM613ADC则是无论负载如何，均具有固定频率PWM模式。
封装为背面带有裸露焊盘（EP）端子的SOP-8。
| 可在低ESR输出 陶瓷电容器下 稳定的工作 | |
|---|---|
| 外部可调软启动 （Typ.2ms） | |
| 过电流保护、短路保护(Hiccup模式8次后 停止工作) | |
| 过热保护(自动恢复) | |
| 通过COT控制 实现快速负载瞬态响应 | |
| 低输入电压锁定（UVLO） | Typ.3.8V |
| 输入电压范围 | 4.0V to 30.0V |
| 输出电压范围 | 0.8V to Vin |
| 反馈电压 | 0.8V±2% |
| 连续输出电流 | 4A(峰值为5A) |
| 占空比 （LDO工作） | Max.100% |
| 高效率 | Max.97% |
| 切断电流 | Typ.1µA |
| 固定频率 | Typ.500kHz |
| 两种轻载模式 和强制PWM模式 控制方法 | ELM613UDC: 超声波脉冲跳跃模式（Min.25kHz） ELM613NDC: 脉冲跳跃模式 ELM613ADC: 强制PWM模式 |
| 内置高端和低端 导通电阻 | 40mΩ/40mΩ |
| 封装 | SOP-8 (背面带有裸露垫) 请参阅数据资料 |
| 请参阅数据资料 | ELM613xDC |
- 应用例
- 分散型系统电源
- 网络设备
- 笔记本电脑，平板电脑
- 平板显示器和平板电视
- DSP和FPGA电源
- 个人录像机
推荐工作条件
| 项目 | 记号 | 规格范围 | 单位 |
|---|---|---|---|
| 输入电压 | Vin | +4.0 to +30.0 | V |
| 输出电压 | Vout | +0.8 to Vin | V |
| 工作温度范围 | Top | -40 to +125 | °C |
絶対最大定格
| 项目 | 记号 | 规格范围 | 单位 |
|---|---|---|---|
| VIN电源电压 | Vin | +36 | V |
| EN引脚施加电压 | Ven | +36 | V |
| SW引脚施加电压 | Vsw | -0.3 to Vin+0.3 | V |
| PGND-GND引脚施加电压 | Vpgnd | -0.3 to +0.3 | V |
| BST、SW引脚施加电压 | Vbst | -0.3 to +6.0 | V |
| 其它的引脚施加电压 | Vall | -0.3 to +6.0 | V |
| 结合温度 | Tj | +150 | °C |
| 热阻 | θja | 51 | °C/W |
| 容许功耗 | Pd | 2.45 | W |
| 保存温度范围 | Tstg | -65 to +150 | °C |

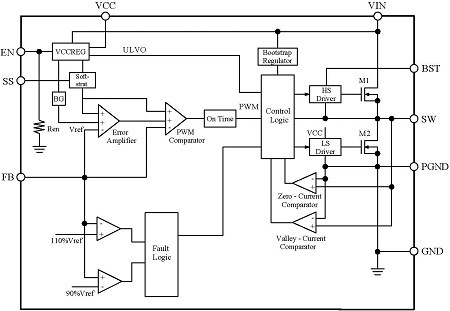

电路框图
