ELM621LA
30V 高效率 升压 DC/DC转换器
ELM621LA是一个固定频率的、恒定电流方式工作的高效率升压型DC/DC转换器。 该IC 的频率在内部被设置为固定的1.3MHz。 另外，可以使用小型的表面贴装的电感器和电容器。可以在2.7V～30V的电压范围内恒定输出电压。 封装采用的是小型的TSOT-25。
| 电流模式控制 | |
|---|---|
| 过热保护功能 | |
| UVLO功能 | |
| 输入电压范围 | 2.5V to 5.5V |
| 内部电流限制 | 1.45A |
| 关机电流 | <0.1µA |
| 固定频率工作 | Typ.1.3MHz |
| 高効率 | 90% |
| 封装 | TSOT-25 |
| 数据资料 | ELM621LA |
- 应用例
- 手机
- PDA,智能手机
- MP3 播放器
- 无线DSL卡
- 数码相机
- 小型DVD
- 便携式设备
绝对最大额定值
| 项目 | 记号 | 规格范围 | 单位 |
|---|---|---|---|
| VIN 电源电压 | Vin | GND-0.3 to +6.5 | V |
| EN引脚外加电压 | Ven | GND-0.3 to Vin+0.3 | V |
| FB引脚外加电压 | Vfb | GND-0.3 to Vin+0.3 | V |
| SW引脚外加电压 | Vsw | GND-0.3 to +43 | V |
| SW峰值电流 | Isw | 2 | A |
| 容许功耗 | Pd | 200 | mW |
| 工作温度 | Top | -20 to +85 | °C |
| 保存温度 | Tstg | -65 to +150 | °C |

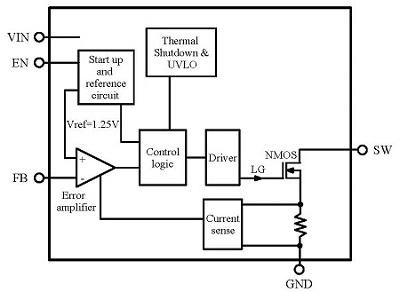

电路框图
