ELM92xxxBCMOS 600kHz 高输出电流 PWM升压型 DC/DC转换器
ELM92xxxB是CMOS升压型高输出电流的DC/DC转换器。 由基准电压源、误差放大器、振荡电路、启动电路、PFM控制电路、开关MOSFET、 LX MOSFET、开关电流限制等电路构成。 外接电路的零部件由电感、 二极管和电容等组成。 可以得到比输入电压更高的输出电压。 标准产品的输出电压分2.7V、3.0V、3.3V及5.0V可供选择。 在2.5～5.5V的范围里面,可根据顾客的要求进行部分设计变更。 此IC采取高频率的600kHz PWM控制方式,所以能得到高输出电流并且输出电压波纹很小的稳定输出。 另外,采用PFM控制方式使得只需使用小的感应器就可以在大范围的负荷条件下取得高的效率。
| 输出电压范围 | 2.5V to 5.5V(调整电压以0.1V为间隔单位) |
|---|---|
| 低工作电压 | Vin>=0.9V |
| 开关频率 | Typ.600kHz |
| 输出电流(例) | 250mA(在Vin=1.5V、Vout=3.0V的情况下) |
| 使能引脚 | 有(Max.0.5µA)(ELM92xx2B 停止时Iss) |
| 高效率 | Typ.85% |
| 有开关电流限制功能 | |
| 封装 | SOT-89 SOT-89-5 |
| 数据资料 | ELM92series |
- 应用例
- 电池供电设备的恒压电源
- PDA 、数码相机
- 照相机的恒压电源
- 携带型通信机器
绝对最大额定值
| 项目 | 记号 | 規格范围 | 单位 |
|---|---|---|---|
| LX引脚电压 | Vlx | Vss-0.3 to 8.0 | V |
| VOUT引脚电压 | Vout | Vss-0.3 to 8.0 | V |
| CE引脚电压 | Vce | Vss-0.3 to 8.0 | V |
| 容许功耗 | Pd | 500(SOT-89), 500(SOT-89-5) | mW |
| 工作温度 | Top | -40 to +85 | °C |
| 保存温度 | Tstg | -55 to +125 | °C |

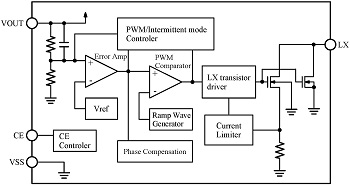

电路框图
