ELM95xxxxECMOS PWM升压型 DC/DC转换器
ELM95xxxxE是PWM CMOS升压型 DC/DC转换器。由基准电压源、误差信号放大器、振荡电路、启动电路、PWM控制电路、开关电流限制电路、开关晶体管和输出电压设定电阻等构成。 根据外设电感、二极管和电容等元件可以得到比输入电压更高的恒定输出电压。 该产品可提供输出电压为2.7V、3.0V、3.3V、 及5.0V的标准产品可供选择。 并且在2.5V～5.5V的电压范围里, 可根据顾客的需求进行设计变更。另外, 由于是PWM方式控制电路, 在一定的频率下可以非常平滑地控制切换开关时间, 并且可以得到稳定的小波纹输出电压。 开关频率和最大占空比的组合有两种可供选择(55kHz、60％与100kHz、77％)。
| 输出电压范围 | 2.5V to 5.5V (调整电压以0.1V为间隔单位) |
|---|---|
| 低工作电压 | Vin>=0.9V(空载) |
| 低消耗功率 | 35μW(ELM9530AxE) |
| 高效率 | Typ.85% |
| 高精度 输出电压 | ±2.5% |
| 固定频率开关 | Typ.55kHz(A型)，Typ.100kHz(B型) |
| 输出电流(例) | 100mA(B型、Vin=1.5V、 Vout=3.3V) |
| 电压波纹小 | 可以使用陶瓷电容器作为输出电容器 |
| 封装 | SOT-89 SOT-23 |
| 数据资料 | ELM95series |
- 应用例
- 电池供电设备的恒压电源
- 照相机的恒压电源
- 携带型通信机器
- 摄像机
- 局部稳压
绝对最大额定值
| 项目 | 记号 | 規格范围 | 单位 |
|---|---|---|---|
| LX引脚电压 | Vlx | Vss-0.3～8.0 | V |
| VOUT引脚电压 | Vout | Vss-0.3～8.0 | V |
| LX引脚输出电流 | Ilx | 500 | mA |
| 容许功耗 | Pd | 500 (SOT-89) 250 (SOT-23) | mW |
| 工作温度 | Top | -40 to +85 | °C |
| 保存温度 | Tstg | -55 to +125 | °C |

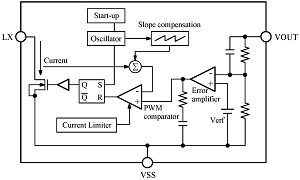

电路框图
