ELM600xB1A 1.5MHz高効率 同期整流PWM降圧 DC/DC コンバータ
ELM600xBは電流モード制御1.5MHｚ固定周波数で動作する高効率の同期整流降圧PWM型DC/DCコンバータです。同期整流方式のため外部ダイオードは不要です。 内部消費電流は100μAで動作し、シャットダウン電流は１μA以下です。入力2.5Vから5.5Vで動作し、1Aの出力電流を0.6Vまでの設定電圧にレギュレーションします。 スイッチング周波数は1.5MHzのため小型の面実装コイルとコンデンサを使用可能です。入力電圧が設定出力電圧より低い場合、スイッチデューティ比は連続ON、最大100%です。
| 電流モード制御 | |
|---|---|
| 過熱保護 短絡保護 | |
| 固定周波数 | Typ.1.5MHｚ |
| 出力電流 | 1A |
| 高効率 | Max.95% |
| シャットダウン電流 | Max.1µA(Ven=0V, Vin=5.5V) |
| 動作入力電圧 | 2.5V to 5.5V |
| 消費電流 | Typ.110µA (発信停止時) |
| デューティ比制御 | 0 to 100% (ドロップアウト時) |
| パッケージ | DFN6-2x2 TSOT-25 |
| データシート | ELM600xB |
- アプリケーション例
- 携帯電話
- PDA、スマートホン
- MP3プレーヤ
- デジタルカメラ
- 無線LAN、DSLカード
- マイコン、DSP用電源
- 携帯機器
絶対最大定格
| 項目 | 記号 | 規格値 | 単位 |
|---|---|---|---|
| VIN 電源電圧 | Vin | -0.3 to +6.0 | V |
| SW端子印加電圧 | Vsw | GND-0.3 to Vin+0.3 | V |
| EN端子印加電圧 | Ven | GND-0.3 to Vin+0.3 | V |
| FB端子印加電圧 | Vfb | GND-0.3 to Vin+0.3 | V |
| SW ピーク電流 | Isw | 3.0 | A |
| 許容損失 | Pd | 1000(DFN6-2x2) 600(TSOT-25) | mW |
| 動作温度 | Top | -40 to +85 | °C |
| 保存温度 | Tstg | -65 to +150 | °C |

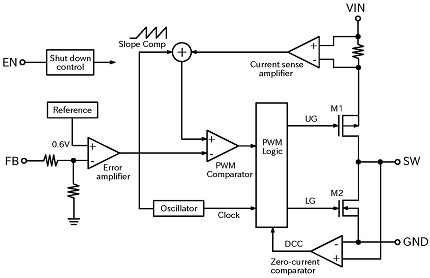

ブロック図
