ELM600xB1A 1.5MHz 高効率 同步整流PWM降圧 DC/DC 转换器
ELM600xB是一个使用控制电流模式的、用1.5MHz固定频率工作的高效率、同步整流降压PWM型DC / DC转换器。 因是同步整流方式，所以无需外接肖特基二极管。 工作时内部消耗电流仅为100μA，关机时电流降至1μA以下。 在输入电压为2.5V至5.5V电源电压下工作，并在0.6V为止的设定电压里调整1A的输出电流。 因开关频率设置为1.5MHz，可使用面积小的线圈和电容。当输入电压在比设定输出电压低时，开关占空比可连续开启，最大为100％。ELM600xB的输出电压可通过FB引脚调节。
| 电流模式控制 | |
|---|---|
| 过热保护、短路保护 | |
| 固定频率 | Typ.1.5MHz |
| 输出电流 | 1A |
| 高效率 | Max.95% |
| 关机电流 | Max.1µA (Ven=0V, Vin=5.5V) |
| 电源电压 | 2.5V to 5.5V |
| 低静态电流 | Typ.110µA(信号停止) |
| 占空比控制 | 0 to 100%(压降时) |
| 封装 | DFN6-2x2 TSOT-25 |
| 数据资料 | ELM600xB |
- 应用例
- 手提电话
- PDA、智能手机
- MP3播放器
- 数码相机
- 无线LAN、DSL卡
- 微机、DSP用电源
- 携带式电子产品
绝对最大额定值
| 项目 | 记号 | 規格范围 | 单位 |
|---|---|---|---|
| VIN 电源电压 | Vin | -0.3 to +6.0 | V |
| SW 引脚外加电压 | Vsw | GND-0.3 to Vin+0.3 | V |
| EN 引脚外加电压 | Ven | GND-0.3 to Vin+0.3 | V |
| FB 引脚外加电压 | Vfb | GND-0.3 to Vin+0.3 | V |
| SW 峰值电流 | Isw | 3.0 | A |
| 容许功耗 | Pd | 1000(DFN6-2x2) 600(TSOT-25) | mW |
| 工作温度 | Top | -40 to +85 | °C |
| 保存温度 | Tstg | -65 to +150 | °C |

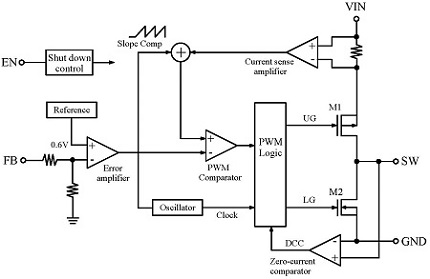

电路框图
