ELM613xDC 4A 30V 500kHz 同期整流 降圧DC/DCコンバータ
ELM613xDCは、連続出力電流4A、30V動作の高効率同期整流降圧DC/DCコンバーターです。入力電圧範囲は4V～30V、出力電圧設定範囲は 0.8VからVin電圧まで可能で、PWMスイッチング周波数は500kHz固定です。
独自のコンスタントオンタイム（COT）制御方式を採用することで、スイッチング周波数を一定に保ちながら優れた過渡応答特性を実現し、また独自の内部ランプ補償により、超低ESRの出力セラミックコンデンサを使った場合でも、
外部の位相補償回路なしで極めて安定な制御ループ動作を提供します。保護機能は、入力低電圧ロックアウト、過電流保護、出力短絡保護 および加熱保護の各機能を備えています。
ELM613UDCは、独自の軽負荷時超音波パルススキップモードを採用しており、可聴域周波数のノイズを避けることができます。
ELM613NDCは、軽負荷時の効率を最大化する通常のパルススキップモードを採用しています。またELM613ADCは、負荷によらず固定周波数のPWMモードとなります。
パッケージは、裏面に露出パッド(EP)端子を備えたSOP-8です。
| 低ESR出力 セラミックコンデンサ 対応の安定な動作 | |
|---|---|
| 外部調整可能な ソフトスタート(Typ.2ms) | |
| 過電流保護、短絡保護 (Hiccupモード 8回後に動作停止) | |
| 過熱保護(自動回復) | |
| COT制御による 高速負荷過渡応答 | |
| 低入力電圧ロック アウト（UVLO） | Typ.3.8V |
| 入力電圧範囲 | 4.0V to 30.0V |
| 出力電圧範囲 | 0.8V to Vin |
| フィードバック電圧 | 0.8V±2% |
| 連続出力電流 | Max.4A(ピーク5A) |
| デューティサイクル （LDO動作） | Max.100% |
| 高効率 | Max.97% |
| シャットダウン電流 | Typ.1µA |
| 固定周波数 | Typ.500kHz |
| 2種類の軽負荷モード および強制PWM モード制御方式 | ELM613UDC: 超音波 パルススキップモード（Min.25kHz） ELM613NDC: パルススキップモード ELM613ADC: 強制PWMモード |
| 内蔵ハイサイド およびローサイド スイッチオン抵抗 | 40mΩ/40mΩ |
| パッケージ | SOP-8 (裏面露出パッド付き) (データシートに表示) |
| データシート | ELM613xDC |
- アプリケーション例
- 分散型システム電源
- ネットワーク 機器
- ノートPC、タブレットPC
- フラットパネルモニターとフラットパネルテレビ
- DSPおよびFPGA電源
- パーソナルビデオレコーダー
推奨動作条件
| 項目 | 記号 | 規格値 | 単位 |
|---|---|---|---|
| 入力電圧 | Vin | +4.0 to +30.0 | V |
| 出力電圧 | Vout | +0.8 to Vin | V |
| 動作温度範囲 | Top | -40 to +125 | °C |
絶対最大定格
| 項目 | 記号 | 規格値 | 単位 |
|---|---|---|---|
| VIN電源電圧 | Vin | +36 | V |
| EN端子印加電圧 | Ven | +36 | V |
| SW端子印加電圧 | Vsw | -0.3 to Vin+0.3 | V |
| PGND-GND端子間電圧 | Vpgnd | -0.3 to +0.3 | V |
| BST、SW端子間電圧 | Vbst | -0.3 to +6.0 | V |
| その他端子印加電圧 | Vall | -0.3 to +6.0 | V |
| 接合温度 | Tj | +150 | °C |
| 熱抵抗 | θja | 51 | °C/W |
| 許容損失 | Pd | 2.45 | W |
| 保存温度範囲 | Tstg | -65 to +150 | °C |

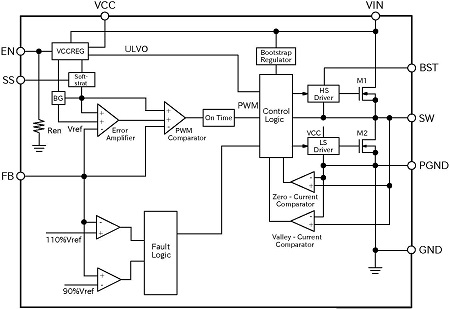

ブロック図
