ELM75xxxxxx CMOS 小型電圧検出器
ELM75xxxxxxはELM97シリーズを改良したCMOS電圧検出器です。ELM97シリーズより消費電流は小さく(Vdd=VdetN+1V時Typ.0.4µA)、 検出電圧の精度は±2.0%(ELM75xxxxxC)、±1.0%(ELM75xxxxxD)と高くなっています。このICは低消費電力であり、基準電圧源、コンパレータ、出力ドライバー、ヒステリシス回路、および検出電圧設定抵抗等を内蔵しています。 出力ロジックは正論理で電源電圧Vddが検出電圧より低い場合には、出力レベルはLowになります。またNチャンネル(N-ch)オープンドレイン出力とCMOS出力の二つのバージョンがあります。 検出電圧Vdetnは、標準品として1.1V、2.2V、2.4V、2.7V、3.0Vと4.0Vが用意されていますが、0.9V~5.5Vの範囲で、0.1単位ステップでカスタマイズ可能です。
検出電圧範囲 | 0.9V to 5.5V(0.1V単位) |
---|---|
低消費電流 | Typ.0.4µA(Vdd=VdetN+1V) |
検出電圧精度 | ±2.0%(ELM75xxxxxC) ±1.0%(ELM75xxxxxD) |
低温度係数 | Typ.+100ppm/°C |
パッケージ | SOT-89 SOT-23 SC-70-5(SOT-353) |
データシート | ELM75series |
- アプリケーション例
- マイコンのリセット
- バッテリーチェッカー
- 電圧不足の検出
- バックアップ電源への切替
絶対最大定格
項目 | 記号 | 規格値 | 単位 |
---|---|---|---|
電源電圧 | Vdd | Vss-0.3~8.0 | V |
出力電圧 | Vout | N-ch: Vss-0.3 to +8.0 CMOS: Vss-0.3 to Vdd+0.3 | V |
出力電流 | Iout | 100 | mA |
許容損失 | Pd | 500(SOT-89) 250(SOT-23) 150(SC-70-5)(SOT-353 | mW |
動作温度 | Top | -40 to +85 | °C |
保存温度 | Tstg | -55 to +125 | °C |
ブロック図

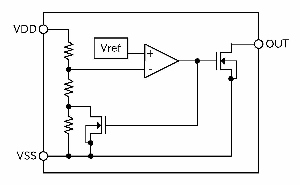

N-ch

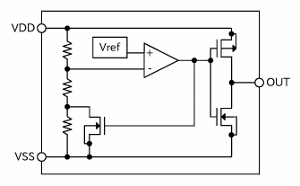

CMOS
