ELM75xxxxxC CMOS 小型电压检测器

ELM75xxxxxC是对ELM97系列产品进行改良后的CMOS电压检测器。它比ELM97系列的消费电流更低(在Vdd=VdetN+1V时,只有Typ.0.4µA),而检测精度更高(±2%)。 该IC内部设有低消耗电流的基准电压源、比较器、输出驱动器、迟滞电路及检测电压设定电阻。输出逻辑为正逻辑,在Vdd比检测电压低时输出为Low (低)。 并且有N沟道开漏输出和CMOS输出二种版本的输出模式。标准产品的检测电压(VdetN)备有1.1V、2.2V、2.4V、2.7V、3.0V和4.0V可供选择;在0.9V~5.5V的范围内以0.1V为单位间隔可根据顾客的需求进行设计变更。

检测电压范围0.9V to 5.5V(调整电压以0.1V为间隔单位)
低消耗电流Typ.0.4µA(Vdd=VdetN+1V)
高检测电压精度±2.0%
低温度系数Typ.+100ppm/°C
封装SOT-89
SOT-23
SC-70-5(SOT-353)
SC-82AB(SOT-343)
数据资料ELM75series
应用例
微处理器复位
电池的电压检测
检测电源电压是否充足
切换到备用电源

绝对最大额定值

项目记号規格范围单位
电源电压VddVss-0.3 to +8.0V
输出电压VoutN-ch: Vss-0.3 to +8.0
CMOS: Vss-0.3 to Vdd+0.3
V
输出电流Iout100mA
容许功耗Pd500(SOT-89)
250(SOT-23)
150(SC-70-5)(SOT-353)
150(SC-82AB)(SOT-343)
mW
工作温度Top-40 to +85°C
保存温度Tstg-55 to +125°C

电路框图

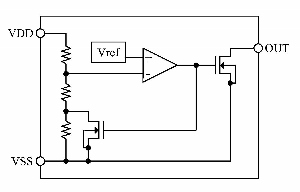

N-ch

block-diagram

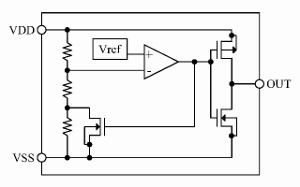

CMOS

block-diagram
