ELM84xxxxxACMOS 1.2A 高出力電流 LDOレギュレータ

ELM84xxxxxAは、1.2A高出力電流、低ドロップアウト(出力電圧3.3V、 出力電流300mAで入出力電圧差=45mV)のCMOS電圧レギュレータです。 出力電流を制限するための電流制限保護回路と発熱による破壊を防ぐためのサーマルシャットダウン回路を内蔵し、300mAの負荷電流をとった時のドロップアウト電圧が45mVと低くなっています。 出力電圧は1.2V、 1.8V、 3.3V、 5.0Vに対応しており、0.8~5.0Vの範囲でセミカスタムICも可能です。 オプションとして、スタンバイ動作時に出力コンデンサの放電機能付タイプも選択可能です。 また、入力コンデンサと出力コンデンサに低ESRのセラミックコンデンサを使用することができます。

過熱保護機能付き
電流制限機能付き
短絡保護機能付き
出力電圧範囲0.8V to 5.0V (0.1V単位)
出力電流Min.1.2A, Typ.1.8A
待機消費電流Max. 1µA
(Vin=6.0V at 25°C)
負荷安定度Typ.15mV
(1mA≤Iout≤300mA)
入力安定度Typ. 0.02%/V
(Vout=3.3V, Iout=100mA)
出力電圧精度±1.0%(Vout≥2.0V) or
±20mV(Vout<2.0V)
at Iout=100mA
パッケージ SOT-89
SOT-89-5
SOT-23
SOT-25
SON8-3x3
データシートELM84series
アプリケーション例
バッテリー動作機器
パソコン周辺機器
ポータブル電子機器
基準電圧源

絶対最大定格

項目記号規格値単位
入力電圧VinVss-0.3 to 6.5V
CE端子電圧VceVss-0.3 to 6.5V
出力電圧VoutVss-0.3 to Vin+0.3V
出力電流Iout2000 (*1)mA
許容損失
(Ta=25°C)
PdSOT-89 (500(*2), 1000(*3))
SOT-89-5 (500(*2), 1000(*3))
SOT-23 (250(*2), 500(*3))
SOT-25 (250(*2), 600(*3))
SON8-3×3 (500(*2), 1000(*3))
mW
動作温度Top-40 to +85°C
保存温度Tstg-55 to +125°C
  • * 1. 出力電流は許容損失の定格を超えないようご注意ください。
    * 2. 単体の場合。
    * 3. ガラスエポキシ両面基板(EIJ/JEDEC標準サイズ:76.2mm×114.3mm×1.6mm) 銅箔の厚さ35μm、銅箔面積率 表面20%, 裏面100%に実装した場合。

ブロック図

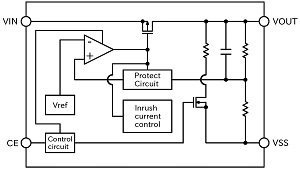

ELM84xx1xxA

block-diagram

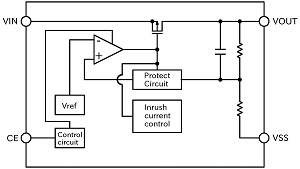

ELM84xx3xxA

block-diagram

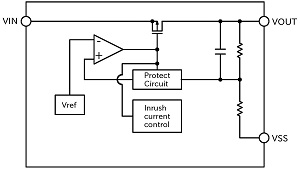

ELM84xx4xxA

block-diagram
