ELM84xxxxxACMOS 1.2A 高输出电流LDO稳压器
ELM84xxxxxA是1.2A高输出电流,低压差(在输出电压为3.3V、 输出电流为300mA时,输出电压差为45mV)的CMOS电压稳压器。 内置限制输出电流的电流限制保护电路和可防止因过热而受损的热切断电路。在达到300mA负载电流时的压差会降低至45mV。 作为标准产品,输出电压有1.2V、1.8V、3.3V和5.0V可供选择,并可在0.8V~5.0V范围内,根据顾客的要求进行设计和生产。 另外,也可以选择在待机时输出电容带有放电功能的类型。输入电容和输出电容可以使用低ESR的陶瓷电容器。
内置过热保护功能 | |
---|---|
内置电流限制功能 | |
内置短路保护功能 | |
输出电压范围 | 0.8V to 5.0V (以0.1V间隔为调整单位) |
输出电流 | Min.1.2A, Typ.1.8A |
待机消耗电流 | Max. 1µA (Vin=6.0V,25°C) |
负荷稳定度 | Typ.15mV (1mA≤Iout≤300mA) |
输入稳定度 | Typ. 0.02%/V (Vout=3.3V, Iout=100mA) |
输出电压精度 | ±1.0%(Vout≥2.0V) 或者 ±20mV(Vout<2.0V) at Iout=100mA |
封装 |
SOT-89 SOT-89-5 SOT-23 SOT-25 SON8-3x3 |
数据资料 | ELM84series |
- 应用例
- 电池供电设备
- 计算机外围设备
- 便携式电子设备
- 基准电压电源
绝对最大额定值
项目 | 记号 | 規格范围 | 单位 |
---|---|---|---|
输入电压 | Vin | Vss-0.3 to 6.5 | V |
CE引脚电压 | Vce | Vss-0.3 to 6.5 | V |
输出电压 | Vout | Vss-0.3 to Vin+0.3 | V |
输出电流 | Iout | 2000 (*1) | mA |
容许功耗 (Ta=25°C) | Pd | SOT-89 (500(*2), 1000(*3)) SOT-89-5 (500(*2), 1000(*3)) SOT-23 (250(*2), 500(*3)) SOT-25 (250(*2), 600(*3)) SON8-3×3 (500(*2), 1000(*3)) | mW |
工作温度 | Top | -40 to +85 | °C |
保存温度 | Tstg | -55 to +125 | °C |
|
电路框图

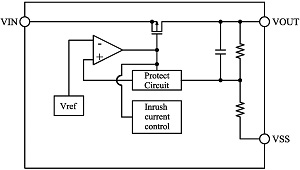

ELM84xx1xxA
![block-diagram](block-diagram1.jpg)

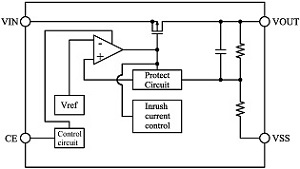

ELM84xx3xxA
![block-diagram](block-diagram2.jpg)

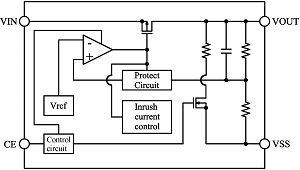

ELM84xx4xxA
![block-diagram](block-diagram3.jpg)
