ELM98xxxxCCMOS 電圧レギュレータ

ELM98xxxxCはCMOS電圧レギュレータです。このICは基準電圧源、エラーアンプ、短絡保護回路、熱保護回路の制御トランジスタ、出力電圧設定用抵抗で構成され、出力電圧は高精度に制御されています。 標準品としては1.8V、3.3V、5.0V、12.0Vが用意されていますが、1.2V~15.0Vの範囲で、0.1V単位ステップでカスタマイズ可能です。

出力電圧範囲1.2V to 15.0V (0.1V単位)
入力電圧範囲2.2V to 18.0V
低消費電流Typ.4.0µA(ELM98033xC)
入力安定度Typ.0.05%/V(Iout=50mA)
負荷安定度Typ.5mV(1mA<=Iout<=50mA)
出力電圧精度±2.0%
出力電圧温度係数±100ppm/°C
短絡回路制限Typ.30mA(Vout=0V)
サーマル シャットダウン保護Typ.160°C
パッケージSOT-89
SOT-25
SOT-23
データシートELM98series
アプリケーション例
バッテリー動作機器
基準電源電圧
ビデオ
パームトップコンピューター
カメラ

絶対最大定格

項目記号規格値単位
入力電圧Vin20V
出力電圧VoutVss-0.3 to Vin+0.3V
出力電流Iout200 (*1)mA
許容損失
(Ta=25°C)
PdSOT-89 (500(*2), 1000(*3))
SOT-25 (250(*2), 600(*3))
SOT-23 (250(*2), 500(*3))
mW
動作温度Top-40 to +85°C
保存温度Tstg-55 to +125°C
  • * 1. 出力電流は許容損失の定格を超えないようご注意ください。
    * 2. 単体の場合。
    * 3. ガラスエポキシ両面基板(EIJ/JEDEC標準サイズ:76.2mm×114.3mm×1.6mm) 銅箔の厚さ35μm、銅箔面積率 表面20%, 裏面100%に実装した場合。

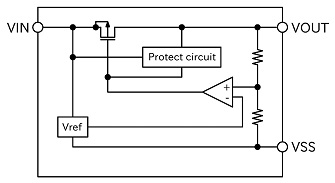

ブロック図

block-diagram
