ELM614BA 2A 18V 500kHz 高效率 同步整流 PWM升压 DC/DC 转换器
ELM614BA是一个内置有两个N沟道驱动器MOSFET的自举法同步整流降压型DC/DC转换IC。输入电压范围为4.5V到18V,输出电压设定范围为0.8V到15V。输出电流最高可达2A。
通过电流模式工作拥有快速瞬态响应特性和达到环路的稳定性。PWM频率固定在500 kHz，并且因为在轻负载时也自动切换到PFM控制，从而保持从重负载到轻负载的所有负载的高效率。
内置有过热保护和过电流保护两个保护功能。
小型尺寸的 SOT-26 封裝和最低限度的外部元件，可以做到最小的实装面积。
| 内置软启动 | |
|---|---|
| 过热保护、短路保护 | |
| 输入电压范围 | 4.5V to 18.0V |
| 输出电压范围 | 0.8V to 15.0V |
| 最大输出电流 | 2A |
| 内置MOSFET开关 | 140mΩ/90mΩ |
| 关机电流 | Typ 3µA |
| 高効率 | 95% |
| 固定频率 | Typ 500kHz |
| 封装 | SOT-26 |
| 数据资料 | ELM614BA |
- 应用例
- 分布式电源系统
- 网络设备
- FPGA，DSP，ASIC用电源
- 计算机
- 家用电器
绝对最大额定值
| 项目 | 记号 | 規格范围 | 单位 |
|---|---|---|---|
| 电源电压 | Vin | -0.3 to +19.0 | V |
| SW引脚外加电压 | Vsw | -0.3 to Vin+0.3 | V |
| BOOT引脚外加电压 | Vboot | Vsw-0.3 to Vsw+6.0 | V |
| 另外其它引脚外加电压 | Vall | -0.3 to +6.0 | V |
| 容许功耗 | Pd | 1200 | mW |
| 接合部温度 | Tj | +150 | °C |
| 工作温度 | Top | -40 to +85 | °C |
| 保存温度 | Tstg | -65 to +150 | °C |

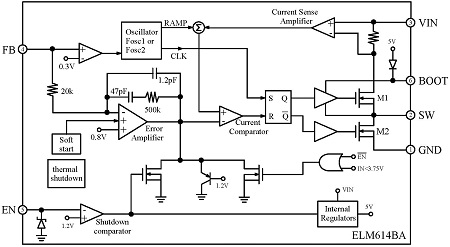

电路框图
