ELM614BA 2A 18V 500kHz 高効率 同期整流PWM 降圧DC/DC コンバータ

ELM614BAは、2個のNチャネルドライバMOSFETを内蔵したブ-トストラップ方式の同期整流降圧DC/DC コンバ-タIC です。入力電圧範囲は4.5V から18V で、出力電圧は0.8V から15V まで設定可能です。 出力電流は最大2A です。   電流モード動作によって高速な過渡応答特性とループの安定性を実現しています。過電流保護と過熱保護の2つの保護機能が内蔵されています。   小型サイズのSOT-26パッケージと最小限の外付け部品により、実装面積を最少にすることが可能です。

内蔵
ソフトスタート
過電流保護
過熱保護
入力電圧範囲4.5V to 18.0V
出力電圧範囲0.8V to 15.0V
最大出力電流2A
内蔵MOSFET
スイッチ
140mΩ/90mΩ
シャットダウン電流Typ 3µA
高効率Max 95%
固定周波数Typ 500kHz
パッケージSOT-26
データシートELM614BA
アプリケーション例
分散型電源システム
ネットワーク機器
FPGA, DSP, ASIC 用電源
コンピュータ
家電機器

絶対最大定格

項目記号規格値単位
電源電圧Vin-0.3 to +19.0V
SW端子印加電圧Vsw-0.3 to Vin+0.3V
BOOT端子印加電圧VbootVsw-0.3 to Vsw+6.0V
その他の端子印加電圧Ven-0.3 to +6.0V
許容損失Pd1200mW
接合温度Tj+150°C
動作温度Top-40 to +85°C
保存温度Tstg-65 to +150°C

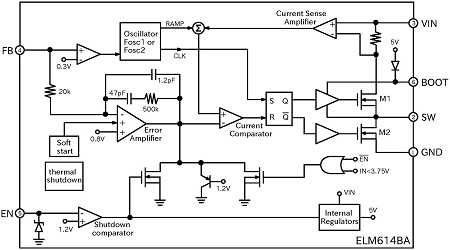

ブロック図

block-diagram
