ELM185xB激光二极管驱动器

ELM185xB是内藏由基准电压源和误差放大器构成的APC电路,具有三极管构造的激光二极管驱动器IC。 激光的输出受IC内部的基准电压源控制,使其对电源电压和温度变化能保持稳定。 驱动器的激光驱动电流最大可达400mA。 封装使用小型的SOT-26和VSON6-2x2包装,有利于节省电路板的面积。 为保护电路,内部设有保护功能。 在异常高温时会自动截断电源、控制电路发生故障时会限制激光驱动电流。 电流的上限由外部设置的电阻来设定。 为防止激光二极管的损坏, 在电源输入端(VCC-GND)内装有吸收浪涌的稳压二极管 (Vz≈7V)。 该IC还可以驱动多种类型的激光二极管模块(LDM)。 并且,当不使用APC控制,仅利用内部的开环恒流功能时,可作为激光二极管、高亮度LED的开环恒流驱动器来使用。

低工作电压2.0V
低消耗电流工作Typ.1mA
激光驱动电流Max.400mA
内部基准电压Typ.0.30V
过热关闭电路Typ.150°C
内置吸收电源浪涌的稳压二极管
封装SOT-26
VSON6-2x2
数据资料ELM185series
应用例
激光笔、激光水平仪等激光二极管的驱动
LED等恒流负荷的驱动

绝对最大额定值

项目记号規格范围单位
工作电压VCCGND-0.3 to 7.0V
CMP 引脚电压VcmpGND-0.3 to 7.0V
ILM 引脚电压VilmGND-0.3 to 7.0V
KLD 引脚电压VkldGND-0.3 to 18.0V
AMD 引脚电压VamdGND-0.3 to VCC+0.3V
KLD 引脚电流Ikld500mA
容许功耗Pd300(SOT-26), 1000(VSON6-2x2)mW
工作温度Top-30 to +85°C
保存温度Tstg-40 to +125°C

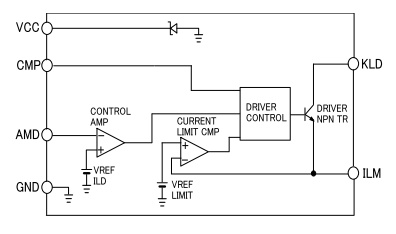

电路框图

block-diagram
