ELM7C3793xxxxA 内置双系统看门狗定时器CMOS电压检测器

ELM7C3793系列是一款内置双系统看门狗定时器的CMOS 电压检测IC。 当电源突然中断或下降时,输出复位信号。 当电源恢复正常时,发出上电复位信号后监控电源电压。 另外,通过内置的判断系统工作的看门狗定时器(双系统输入),能够为各种微电脑系统提供故障安全功能。电压检测上有标准的3.0V产品。 此外,还有CMOS输出和N沟道(N-ch)开漏输出的两种版本。

附有滞后检测电压功能
内置双系统输入看门狗定时器
具有停止看门狗计时功能
(通过抑制引脚)
可独立设置看门狗
监控时间和复位时间
可准确检测电源电压降±2.5%
低消耗电流Typ.31µV
封装SOP-8 150mil
SOP-8 208mil
SON8-3x3
数据资料ELM7C3793系列
应用例
用于微电脑复位等
电源电压监控IC(复位 IC) ELM7C 系列)
该产品是作为“C”公司停止销售的替代产品。如果您在零件采购方面遇到困难,请与我们联系。ELM7C3771xxxA/ELM7C377342xA/ELM7C3793系列产品作为替代产品,在封装、引脚配置上都可以完全互換,所以无需修改PCB就可以使用。
此外,由于ELM7C3771xA / ELM7C377342xA是我们自己开发的新产品,功耗只有传统产品的四分之一。

绝对最大额定值

项目记号規格范围单位
电源电压Vcc6.5V
输出电压:CK1 Vck1Vss-0.3 to Vcc+0.3V
输出电压:CK2 Vck2Vss-0.3 to Vcc+0.3V
输出电压:INH VinhVss-0.3 to Vcc+0.3V
复位输出电压 (RESET_B)Voh,VolVss-0.3 to Vcc+0.3V
复位输出电流 (RESET_B)Ioh, Iol-10 to 10mA
容许功耗Pd300(SOP-8 150mil)
300(SOP-8 208mil)
500(SON8-3x3)
mW
工作温度Top-40 to +85°C
保存温度Tstg-55 to +125°C

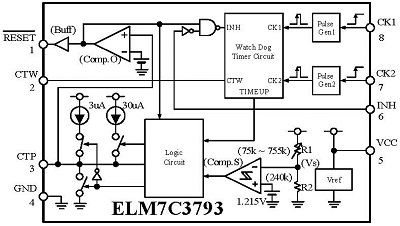

电路框图

block-diagram
