ELM6M003SA5V 1.5A同期整流降圧DC/DCコンバーターモジュール
ELM6M003SAは、スイッチングレギュレータICとインダクタおよび出力コンデンサを一体化した 5V 1.5Aの同期整流降圧DC/DCコンバータモジュールです。
入力電圧範囲は2.5V～6.0V、出力電圧は0.6V～入力電圧の範囲で設定可能です(最大デューティ100％)。
コンスタントオンタイム(COT)制御方式によりループ補償が簡素化され、
高速負荷過渡応答特性を実現しています。また消費電流が15μA(Typ.)と非常に小さいため、軽負荷効率特性に優れています。さらに独自のアダプティブ・オンタイム制御により、スイッチング周波数はすべての負荷範囲でほぼ一定となります。
保護機能は、 PWMサイクル毎の電流制限とHiccupモードがあり、過負荷状態または短絡状態からICを保護します。
パッケージは、小型で薄型の7ピンLGA 3mm×3mmです。
| インダクタと出力コンデンサ を内蔵 | 0.47μH, 10μF(Typ.) |
|---|---|
| スイッチサイクルごとの電流制限 | |
| 過負荷および 短絡保護Hiccupモード | |
| Nchオープンドレイン パワーグッド出力 | |
| 出力ディスチャージ機能 | |
| サーマルシャットダウン | |
| 内蔵ソフトスタート | Typ0.95ms |
| 最大出力電流 | 連続1.5A、ピーク2A |
| 入力電圧範囲 | 2.5V to 6.0V |
| 最小出力電圧 | 0.6V±2% |
| 内蔵パワースイッチオン抵抗 | Typ.100mΩ/80mΩ |
| スイッチング周波数 | Typ.2.5MHz |
| 無負荷時消費電流 | Typ.15µA |
| イネーブル閾値 | Typ.1.21V |
| 効率 | 90％以上 |
| 最大デューティサイクル | 100% |
| パッケージ | LGA7-3x3 |
| データシート | ELM6M003SA |
- アプリケーション例
- SSDおよびHDD
- USB-TタイプCイヤホン
- スマートフォン、タブレット
- WiFi RF モジュール
- DC/DC マイクロモジュール
推奨動作条件
| 項目 | 記号 | 規格値 | 単位 |
|---|---|---|---|
| 入力電圧 | Vin | +2.5 to +6.0 | V |
| 出力電圧 | Vout | +0.6 to Vin | V |
| 動作温度範囲 | Top | -40 to +85 | °C |
Absolute Maximum Ratings
| 項目 | 記号 | 規格値 | 単位 |
|---|---|---|---|
| 入力電圧 | Vin | -0.3 to +6.5 | V |
| その他の端子電圧 | Vother | -0.3 to +6.5 | V |
| 許容損失 | Pd | 1.0 | W |
| 保存温度範囲 | Tstg | -65 to +150 | °C |
| 接合部温度範囲 | Tj | -40 to +150 | °C |
| 周囲熱抵抗 | θja | 125 | °C/W |
| ケース熱抵抗 | θjc | 65 | °C/W |

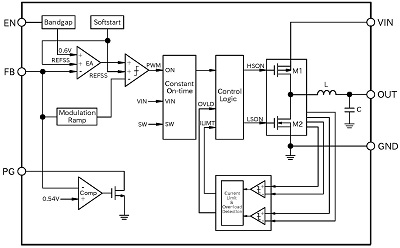

ブロック図
