ELM6M003SA5V输入1.5A同步整流降压DC/DC转换器模块
ELM6M003SA ELM6M003SA是将开关调节器IC和电感器以及输出电容器一体化的5V1.5A同步整流降压的DC/DC转换器模块。 输入电压范围为2.5V～6.0V，输出电压可在0.6V～输入电压范围内设定（最大占空比100%）。
通过连续时间（COT）控制方式简化了环路补偿，并实现了高速负荷瞬态响应特性。另外由于消耗电流为15μA（Typ.）非常小，因此具有出色的轻负载效率特性。此外，通过独自的自适应实时控制，开关频率在所有负荷范围内基本上保持不变。
保护功能有各PWM周期的电流限制和Hiccup模式，以保护IC不受过载或短路状态的影响。
封装是小而薄的 7 引脚 LGA 3mm x 3mm。

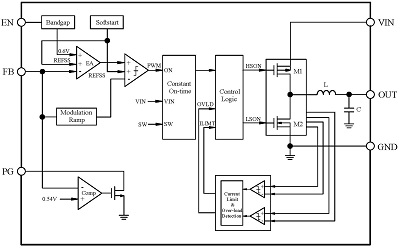

| 内置电感和输出电容 | 0.47μH, 10μF(Typ.) |
|---|
| 每个开关周期的电流限制 | |
|---|
过载及
短路保护Hiccup模式 | |
|---|
| N沟道开漏电源良好输出 | |
|---|
| 输出放电功能 | |
|---|
| 热关断功能 | |
|---|
| 内置软启动 | Typ0.95ms |
|---|
| 最大输出电流 | 连续时为1.5A，峰值时为2A |
|---|
| 输入电压范围 | 2.5V to 6.0V |
|---|
| 最小输出电压 | 0.6V±2% |
|---|
| 内置电源切换电阻 | Typ.100mΩ/80mΩ |
|---|
| 开关频率 | Typ.2.5MHz |
|---|
| 空载电流消耗 | Typ.15µA |
|---|
| 使能阀值 | Typ.1.21V |
|---|
| 效率 | 90％以上 |
|---|
| 最大占空比 | 100% |
|---|
| 封装 | LGA7-3x3 |
|---|
| 数据资料 | ELM6M003SA |
|---|
- 应用例
- 固态和硬盘驱动器
- USB-T C型耳机
- 智能手机和平板电脑
- WiFi RF 模块
- DC/DC微模块
