ELM901FxA1A 2X チャージポンプ LEDドライバー

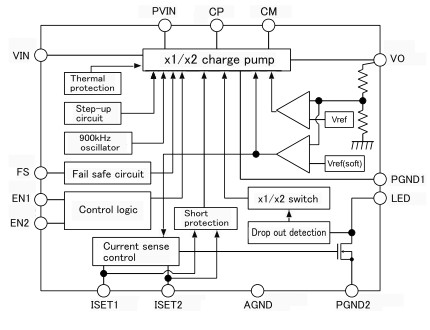

ELM901FxAは1倍2倍自動モード切換えチャージポンプ回路と定電流駆動回路を内蔵した大電流LEDドライバーICで、最大１Aの出力が可能です。
1セルのリチウムイオン/ポリマ電池を電源とした高輝度白色LEDの応用電子機器に最適です。
コンデンサ３個とプログラム抵抗3個の最少の外付け部品で動作します。
4mm角QFNと3ｍｍ角QFNパッケージを用いているため、最小面積での実装が可能です。
LED駆動電流は2種類の電流値を2個の外付け抵抗でプログラムできます。
設定値を組み合わせて3種類の電流がイネーブル信号で選択可能です。
LED保護機能として大電流点灯時間の制限タイマが外付け抵抗で設定可能で、タイマにより一定時間後(0.2秒から1秒の間で3種類選択)に強制消灯します。
本ICはソフトスタート機能を持ち、電源投入時と1倍、2倍のモード切り替わり時にラッシュ電流の制限を行います。
| 動作電圧 | 2.6-4.4V |
|---|
| 消費電流 | 300µA(1倍),9mA(2倍) |
|---|
| スタンバイ電流 | 最大1µA |
|---|
| 出力電流 | 最大1A |
|---|
| LED保護機能 | 大電流点灯時間制限機能 |
|---|
| LED定電流回路 | プログラム抵抗により設定 |
|---|
| ソフトスタート機能 | LED電流起動時およびモード切替時 |
|---|
| 加熱保護 | 150°C |
|---|
| パッケージ | QFN16-4x4
QFN16-3x3(開発中) |
|---|
| データシート | ELM901FxA |
|---|
- アプリケーション例
- カメラ用LEDフラッシュ
- 高輝度LED懐中電灯
