ELM901FxA1A 2x电荷泵LED驱动器

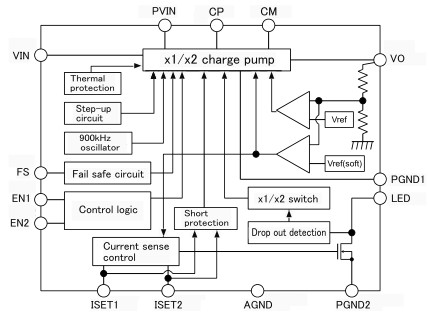

ELM901FxA是内藏了电荷泵(1x、2x双模式自动切换)和定电流驱动电路的大电流LED驱动器IC,最大输出电流为1A。
本品适用于驱动电源为单节锂离子电池/聚合物锂离子电池设备的高亮度白色LED。
并且仅需外接三个电容和三个设定电阻即可工作。
3mm x 3mm/4mm x 4mm的QFN封装更使其占用很小的面积。
LED电流可通过两路外接电阻进行设定,两路设定电流的ON/OFF分别由两路使能引脚控制,控制使能引脚使LED在三种电流模式中切换。
为保护LED,本品还可限制LED的发光时间,通过一个外接电阻和内置计时器,LED连续发光一定时间之后会被强制熄灭(发光时间可从0.2秒,0.5秒和1秒里选择)。
本品内藏软启动功能,能够限制启动时和1x、2x模式切换时发生的涌入电流。
工作电压 | 2.6-4.4V |
消耗电流 | 300µA(1倍),9mA(2倍) |
待机电流 | 最大1µA |
输出电流 | 最大1A |
LED保护功能 | 大电流时可限制发光时间 |
LED定电流电路 | 通过外接电阻进行设定 |
软启动功能 | LED电流启动时、1x、2x模式切换时 |
过热保护功能 | 150°C |
封装 | QFN16-4x4 QFN16-3x3(开发中) |
数据资料 | ELM901FxA |
- 应用例
- 照相机的LED闪光灯
- 高亮度LED电筒
