ELM77xxxxxCCMOS デュアル電圧検出器
ELM77xxxxxCはバッテリー動作機器用デュアルCMOS電圧検出器です。 本ICは、一般の電圧検出器と異なり、2個のコンパレータ回路を内蔵し、Vdetn2(Vddレベル)とVdetn1(Vdetレベル)を同時かつ独立して監視しています。 これにより、Vdetレベルが0Vまで低下しても、出力を検出状態に保持する事が可能です。
| 検出電圧範囲 | Vdetn1(Vdet): 0.8V to 5.0V(by0.1V) Vdetn2(Vdd): 1.1V to 5.0V(by0.1V) |
|---|---|
| 低消費電流 | Typ.0.6µA(Vdd=3.0V) |
| 高精度検出電圧 | ±2.0%(Vdetn1, 2>1.5V) &mlusmn;30mV(Vdetn1, 2<=1.5V) |
| 高入力抵抗 | Typ.10MΩ |
| 低温度係数 | Typ.±100ppm/°C |
| 出力形態 | N-ch オープンドレイン |
| パッケージ | SOT-25 |
| データシート | ELM77series |
- アプリケーション例
- マイコンのリセット
- バッテリーチェッカー
- 電圧不足の検出
- バックアップ電源への切替
絶対最大定格
| 項目 | 記号 | 規格値 | 単位 |
|---|---|---|---|
| 電源電圧 | Vdd | Vss-0.3 to 10.0 | V |
| 検出入力電圧(検出電圧用) | Vdet | Vss-0.3 to 10.0 | V |
| 出力電圧 | Vout1 Vout2 | Vout1: Vss-0.3 to 10.0 Vout2: Vss-0.3 to 10.0 | V |
| 出力電流 | Iout1 Iout2 | Iout1: 25 Iout2: 25 | mA |
| 許容損失 | Pd | 250 | mW |
| 動作温度 | Top | -40 to +85 | °C |
| 保存温度 | Tstg | -55 to +125 | °C |

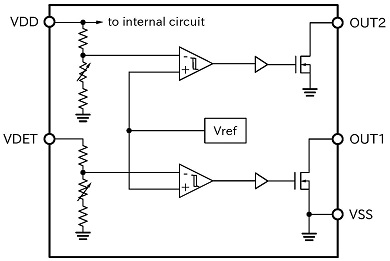

ブロック図
