ELM86xxxxBxACMOS デュアル 400mA LDO レギュレータ
ELM86xxxxBxAは400mALDOを2チャンネル内蔵するデュアルCMOS電圧レギュレータです。 各チャンネルは個別のチップイネーブル機能により、ON/OFF制御が可能になっています。 チップイネーブル制御は正ロジックとなっています。 VOUT端子短絡時は短絡保護回路の働きにより、出力電流を制限し、また、異常な発熱時は過熱保護検出回路により、出力をシャット・オフします。 スタンバイ電流はTyp.0.1µAと大変小さくなっています。 出力電圧は固定で、各チャンネルは1.2～4.0Vの範囲でカスタマイズ可能です。
| 出力電圧範囲 | 1.2V to 4.0V(0.1V単位) |
|---|---|
| 待機消費電流 | Typ.0.1µA |
| 消費電流 | Typ.25µA |
| 入力安定度 | Typ.0.02%/V(Iout=40mA) |
| 負荷安定度 | Typ.5mV(1mA<=Iout<=100mA) |
| 出力電圧精度 | ±2.0%(Vout>1.5V), ±30mV(Vout<=1.5V) |
| 入出力電位差 | Typ.120mV(Vout=3.0V, Iout=100mA) |
| 電流制限保護回路 | Typ.40mA(Vout=0V) |
| サーマルシャットダウン | Typ.165°C |
| パッケージ | SOT-26 |
| データシート | ELM86series |
- アプリケーション例
- ポータブル機器
- バッテリー動作機器
- 無線機器
- パソコン周辺機器
- 携帯機器
絶対最大定格
| 項目 | 記号 | 規格値 | 単位 |
|---|---|---|---|
| 入力電圧 | Vin | Vss-0.3 to 10.0 | V |
| CE1、CE2入力電圧 | Vce | Vss-0.3 to Vin+0.3 | V |
| Vout1、Vout2出力電圧 | Vout | Vss-0.3 to Vin+0.3 | V |
| Iout1、Iout2出力電流 | Iout | 800 | mA |
| 許容損失 (Ta=25°C) | Pd | 300(*1) 600(*2) | mW |
| 熱抵抗(最大接合部-周囲温度) | Rθja | 400 | °C/W |
| 動作温度 | Top | -40 to +85 | °C |
| 保存温度 | Tstg | -55 to +125 | °C |
|

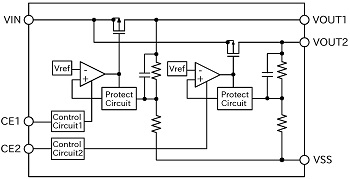

ブロック図
