ELM85xxxxACMOS 600mA/800mA LDO 电压稳压器

ELM85xxxxA为大电流,低压差的CMOS电压稳压器。 该电压稳压器内含限制输出电流的短路保护电路及过热保护电路。 在负荷电流为100mA时,压差仅有55mV。 输出电压作为标准产品分3.0V、3.3V、 5.0可供选择。 并在0.8~5.0V的范围内,可根据顾客的要求进行设计和生产。 输入电容和输出电容可使用低ESR的陶瓷电容器。

输出电压范围0.8V to 5.0V
(调整电压以0.1V为间隔单位)
输出电流600mA(Vout<3.0V)
800mA(Vout>=3.0V)
消耗电流Typ.40µA
输入稳定度Typ.0.02%/V
负荷稳定度Typ.20mV(1mA<=Iout<=300mA)
输出电压精确度±2.0%
输入/输出电压差Typ.55mA
(Vout=3.0V、Iout=100mA)
短路保护电路Typ.70mA(Vout=0V)
封装 SOT-223(0.8V to 5V)
SOT-89(1.2V to 4V)
SOT-89-5(1.2V to 4V)
SOT-25(1.2V to 4V)
SOT-23(1.2V to 4V)
SON8-3x3(1.2V to 4V)
数据资料ELM85series
应用例
使用电池的电子产品
计算机外围设备
携带式电子产品

绝对最大额定值

项目记号規格范围单位
输入电压VinVss-0.3 to 7.0V
输出电压VoutVss-0.3 to Vin+0.3V
输出电流Iout1000mA
容许功耗Pd500(SON8-3x3),625(SOT-223)
500(SOT-89), 500(SOT-89-5)
300(SOT-25), 250(SOT-23)
mW
工作温度Top-40 to +85°C
保存温度Tstg-55 to +125°C

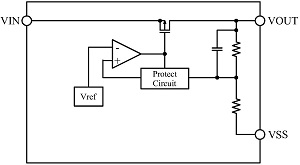

电路框图

ELM85xx1xA

block-diagram

ELM85xx3xA

block-diagram
