ELM631FA 同期 昇降圧4スイッチ型DC/DCコンバータ
ELM631FAは、入力範囲が広い完全統合型の4スイッチトランジスタを内蔵した同期型昇降圧DC-DCコンバータです。ピーク電流検出とコンスタントオフ時間制御により、昇圧、昇降圧、降圧の動作間のシームレスな移行制御が可能です。 ピーク電流検出には、コイルのDC抵抗による電流検出方式を採用し、外部電流検出抵抗なしで高効率制御を行います。外部位相補償回路により広範囲の動作条件で安定した制御が可能です。 ソフトスタート回路、最大スイッチ電流制限、入力電圧低下検出、過電圧出力検出、過負荷-出力ショート保護、過熱保護などの付属機能が内蔵しています。これらの内蔵機能により、使いやすさが大幅に向上し、また、外付け部品を削減でき実装スペースを抑えることができます。 ELM631FAは28ピンQFN5mm5mmパッケージを使用します。
| コイルDC抵抗電流 検出方式 | |
|---|---|
| プログラム可能な 入力スイッチ電流制限 | |
| EN機能 | |
| パワーグッドPG出力 | |
| スイッチサイクル ごとに電流制限 | |
| ヒカップ短絡保護 | |
| 入力電圧範囲 | 3.1V～28.0V |
| 出力電圧範囲 | 1.0V～28.0V |
| スイッチトランジスタ | 17mΩ/20A Nch MOSx4個 |
| 出力電流 | 5A (入力電圧4.5V～20V) 6A (入力電圧20V以上) |
| 最大効率 | 97.5% |
| スイッチ周波数 | 600kHz |
| 過熱保護 | 155°C |
| パッケージ | QFN28-5x5 (データシートに表示) |
| データシート | ELM631FA |
- アプリケーション例
- USB タイプ C ハブ
- 5V、9V、12V、20V、24V 電源用
- PC用USB-PD、Thunderbolt
- パワーバンクおよび電子タバコ
- タブレットPC用アクセサリー
- 産業用バッテリー駆動システム
絶対最大定格
| 項目 | 記号 | 規格値 | 単位 |
|---|---|---|---|
| VIN-AGND 端子間電圧 | Vin | -0.3 ～ +30.0 | V |
| VOUT-AGND 端子間電圧 | Vout | -0.3 ～ +30.0 | V |
| EN-AGND 端子間電圧 | Ven | -0.3 ～ +30.0 | V |
| CSP-AGND 端子間電圧 | Vcsp | -0.3 ～ +30.0 | V |
| CSN-AGND 端子間電圧 | Vcsn | -0.3 ～ +30.0 | V |
| CSP-CSN 端子間電圧 | Vcsp-csn | -0.3 ～ +0.3 | V |
| SW1 - AGND端子間電圧 | Vsw1-agnd | -0.3 ～ Vin+0.6 | V |
| SW1動作電圧 (50ns連続) | Vsw1 | -3 ～ Vin+3 | V |
| SW2 - AGND端子間電圧 | Vsw2-agnd | -0.3 ～ Vout+0.6 | V |
| SW2動作電圧 (50ns連続) | Vsw2 | 3 ～ Vout+3 | V |
| BST1-SW1 端子間電圧 | Vbst1-sw1 | -0.3 ～ +6.0 | V |
| BST2-SW2 端子間電圧 | Vbst2-sw2 | -0.3 ～ +6.0 | V |
| PGND-AGND 端子間電圧 | Vpgnd-agnd | -0.3 ～ +0.3 | V |
| その他端子- AGND端子印加電圧 | Vother | -0.3 ～ +6.0 | V |
| リード温度 | TL | +260 | °C |
| 接合温度範囲 | Tj | -40 ～ +150 | °C |
| 保存温度範囲 | Tstg | -55 ～ +150 | °C |
| 周囲間熱抵抗 | θja | 35.6 | °C/W |
| ケース熱抵抗 | θjc | 12.0 | °C/W |
| 許容損失 | Pd | 3.5 | W |

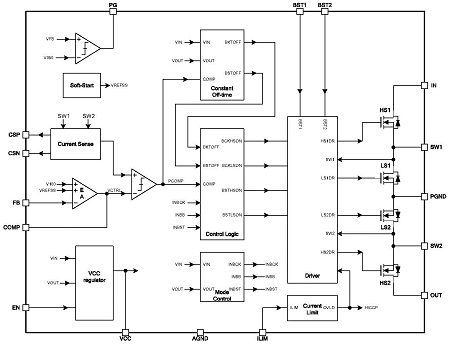

ブロック図
