ELM87xxxxA 1μA低消費電流CMOS 300mA電圧レギュレータ
ELM87xxxxAは、低消費電流、低ドロップアウトのCMOS電圧レギュレータです。出力電流は300mAと大きく、消費電流がTyp.1μAと少ないのが特徴です。 また、チップイネーブル機能付きで、選択は2種類があります： 機能なしとアクティブHighです。出力電圧は1.8V、2.5V、3.0V、3.3V、5.0Vに対応しており、1.5V～5.0Vの範囲でカスタマイズ可能です。 また、サーマルシャットダウンと電流制限保護回路を内蔵しています。入力コンデンサと出力コンデンサに低ESRのセラミックコンデンサを使用することができます。
| 出力電圧範囲 | 1.5V to 5.0V(0.1V単位) |
|---|---|
| 最大出力電流 | 200mA(1.5V to 3.9V), 300mA(4.0V to 5.0V) |
| 消費電流 | Typ.1µA |
| 低待機消費電流 | Typ.0.1µA |
| 入力安定度 | Typ.0.05%/V |
| 負荷安定度 | Typ.10mV(1mA<=Iout<=100mA) |
| 出力電圧精度 | ±2.0% |
| 入出力電位差 | Typ.125mV(Vout=3.0V, Iout=100mA) |
| 電流制限保護回路 | Typ.50mA(Vout=0V) |
| サーマルシャットダウン | Typ.160°C |
| チップイネーブル端子 | アクティブHigh(ELM87xx3xA) |
| パッケージ |
SOT-89,
SOT-89-5 SOT-23, SOT-25 SC-70-5(SOT-353) |
| データシート | ELM87series |
- アプリケーション例
- ポータブル機器
- バッテリー動作機器
- 無線機器
- パソコン周辺機器
- 携帯機器
絶対最大定格
| 項目 | 記号 | 規格値 | 単位 |
|---|---|---|---|
| 入力電圧 | Vin | Vss-0.3 to 7.0 | V |
| CE入力電圧 | Vce | Vss-0.3 to Vin+0.3 | V |
| 出力電圧 | Vout | Vss-0.3 to Vin+0.3 | V |
| 出力電流 | Iout | 600 | mA |
| 許容損失 (Ta=25°C) | Pd | SOT-89 (500(*1), 1000(*2)) SOT-89-5 (500(*1), 1000(*2)) SOT-23 (250(*1), 500(*2)) SOT-25 (250(*1), 600(*2)) SC-70-5 (150(*1), 400(*2)) | mW |
| 動作温度 | Top | -40 to +85 | °C |
| 保存温度 | Tstg | -55 to +125 | °C |
|
ブロック図

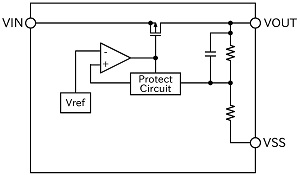

ELM87xxxA

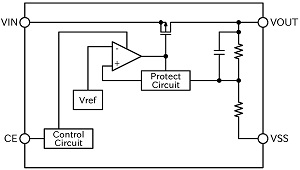

ELM87xx3xA
